Трубы из сшитого полиэтилена РЕХАУ для теплого пола
Трубы из сшитого полиэтилена РЕХАУ применяются в системах водяного теплого пола и поверхностного отопления, где особенно важны долговечность, гибкость и устойчивость трубопровода к длительному воздействию температуры и давления.
После монтажа контур теплого пола закрывается стяжкой и становится практически недоступным для обычного обслуживания. Поэтому к трубе предъявляются более серьезные требования, чем к открытому трубопроводу, который при необходимости можно заменить.

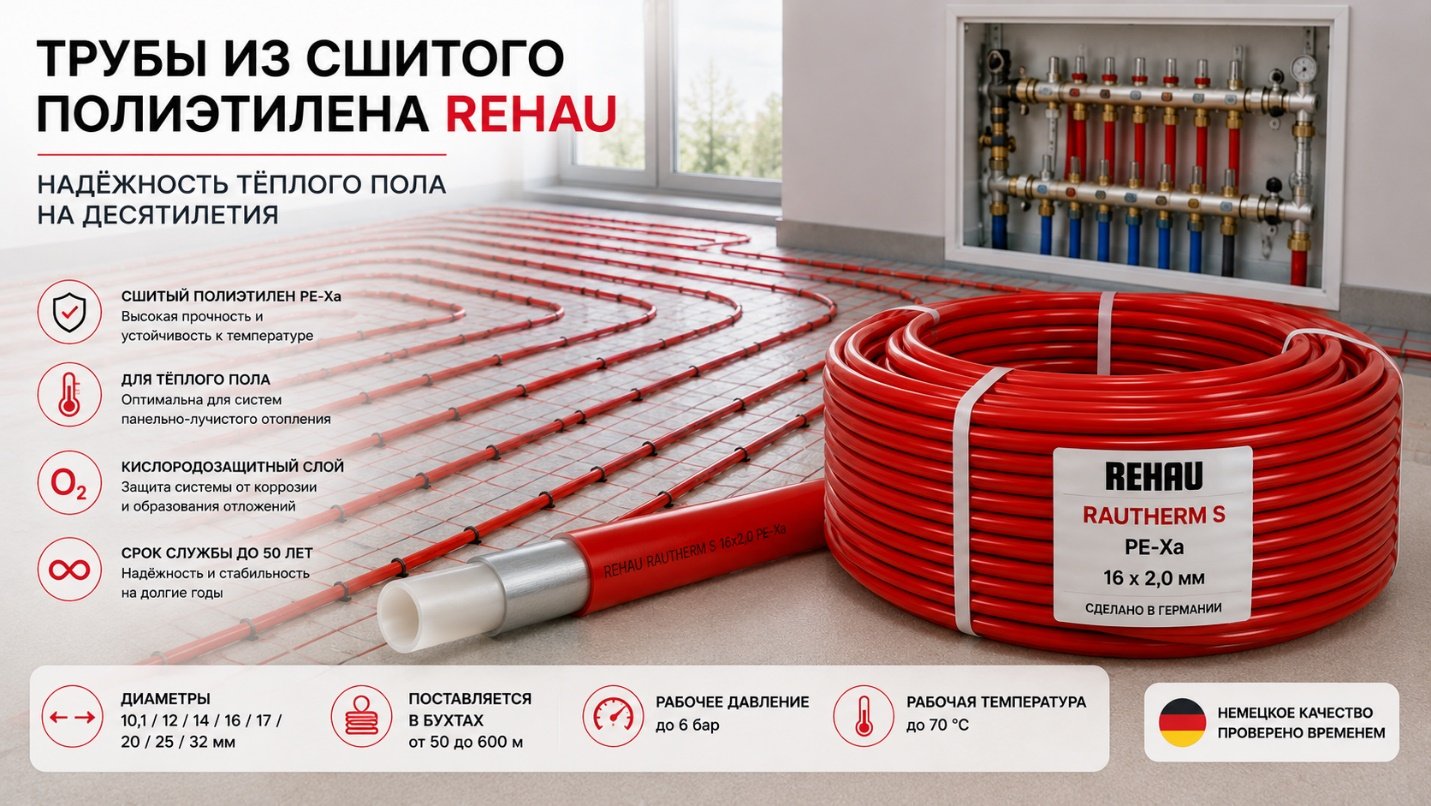

Для систем поверхностного отопления РЕХАУ выпускает трубы RAUTHERM S. Они изготовлены из сшитого полиэтилена PE-Xa, имеют кислородозащитный слой и предназначены для систем панельно-лучистого отопления и охлаждения. В технической документации РЕХАУ для RAUTHERM S указано максимальное рабочее давление 6 бар, а для постоянного режима обогрева поверхностей — расчетная температура до 70 °C.
Разберем, что представляет собой PE-Xa, почему этот материал применяется для теплого пола и как правильно подобрать трубу для конкретной системы.
Чем отличаются трубы РЕХАУ из сшитого полиэтилена PE-Xa
Обычный полиэтилен широко используется в трубопроводах, но технология сшивки позволяет изменить внутреннюю структуру материала. У PE-Xa между молекулярными цепочками полиэтилена формируются дополнительные связи. В результате материал получает пространственную структуру, которая улучшает его эксплуатационные свойства. РЕХАУ использует для RAUTHERM S полиэтилен, сшитый пероксидным методом — отсюда обозначение PE-Xa.
Для системы теплого пола это дает несколько практических преимуществ.
Гибкость трубы
Трубу необходимо укладывать по всей площади помещения с большим количеством плавных поворотов. Чаще применяют схемы: «улитка», «змейка», комбинированная укладка. При этом желательно, чтобы весь отопительный контур от коллектора до коллектора был выполнен одним непрерывным отрезком. Гибкость PE-Xa упрощает такую укладку. Для RAUTHERM S техническая документация РЕХАУ указывает минимальный радиус изгиба без дополнительного инструмента, равный пяти наружным диаметрам трубы при температуре монтажа выше 0 °C.
Популярные товары
Устойчивость к температурным нагрузкам
Труба теплого пола постоянно контактирует с нагретым теплоносителем. Причем система рассчитана не на несколько месяцев работы, а на десятилетия эксплуатации. Поэтому важна не только способность материала кратковременно выдержать высокую температуру, но и его поведение при продолжительной нагрузке. Для RAUTHERM S производитель указывает расчетный срок эксплуатации системы до 50 лет при соблюдении установленных температурных и эксплуатационных режимов.
Кислородозащитный слой
Еще одна особенность RAUTHERM S — защита от проникновения кислорода. Труба имеет кислородозащитный слой, соответствующий DIN 4726. Это важно для всей отопительной системы, поскольку проникновение кислорода в теплоноситель нежелательно для металлических компонентов: котла, насоса, коллектора, теплообменников, арматуры.
Труба теплого пола работает внутри закрытой конструкции десятилетиями, поэтому при выборе важны не только цена и диаметр, но и материал, кислородозащита и соответствие трубы конкретной системе отопления.
Какие трубы из сшитого полиэтилена РЕХАУ используют для теплого пола
Для систем поверхностного отопления используется специализированная серия RAUTHERM S. Область применения, указанная РЕХАУ: водяной теплый пол, системы обогрева поверхностей, системы охлаждения поверхностей, панельно-лучистое отопление и охлаждение. Труба имеет красный цвет, благодаря чему ее легко отличить от других трубопроводных систем производителя.
Какие диаметры существуют
В технической документации РЕХАУ для RAUTHERM S приводятся следующие размеры:
| Наружный диаметр × толщина стенки |
|---|
| 10,1 × 1,1 мм |
| 17 × 2 мм |
| 20 × 2 мм |
Но для конкретного теплого пола диаметр нельзя выбирать только исходя из наличия трубы или стоимости бухты. Он связан с гидравликой всей системы. Учитываются: длина контура, расход теплоносителя, требуемая тепловая мощность, шаг укладки, площадь помещения, характеристики коллектора, допустимые потери давления.
Почему часто используют 17 × 2 мм
В бытовых системах теплого пола часто встречается диаметр 16 × 2 мм. Он позволяет сочетать сравнительно компактный размер трубы с удобством укладки и достаточной пропускной способностью для типовых отопительных контуров. Но это не означает, что 16 мм автоматически подходит для любого объекта. Например, один проект может включать: небольшую ванную, спальню, большую кухню-гостиную, коридор. Для этих помещений отличаются площадь, длина контуров и требуемая тепловая мощность. Поэтому параметры системы желательно определить до закупки материала.
Шаг укладки тоже влияет на количество трубы

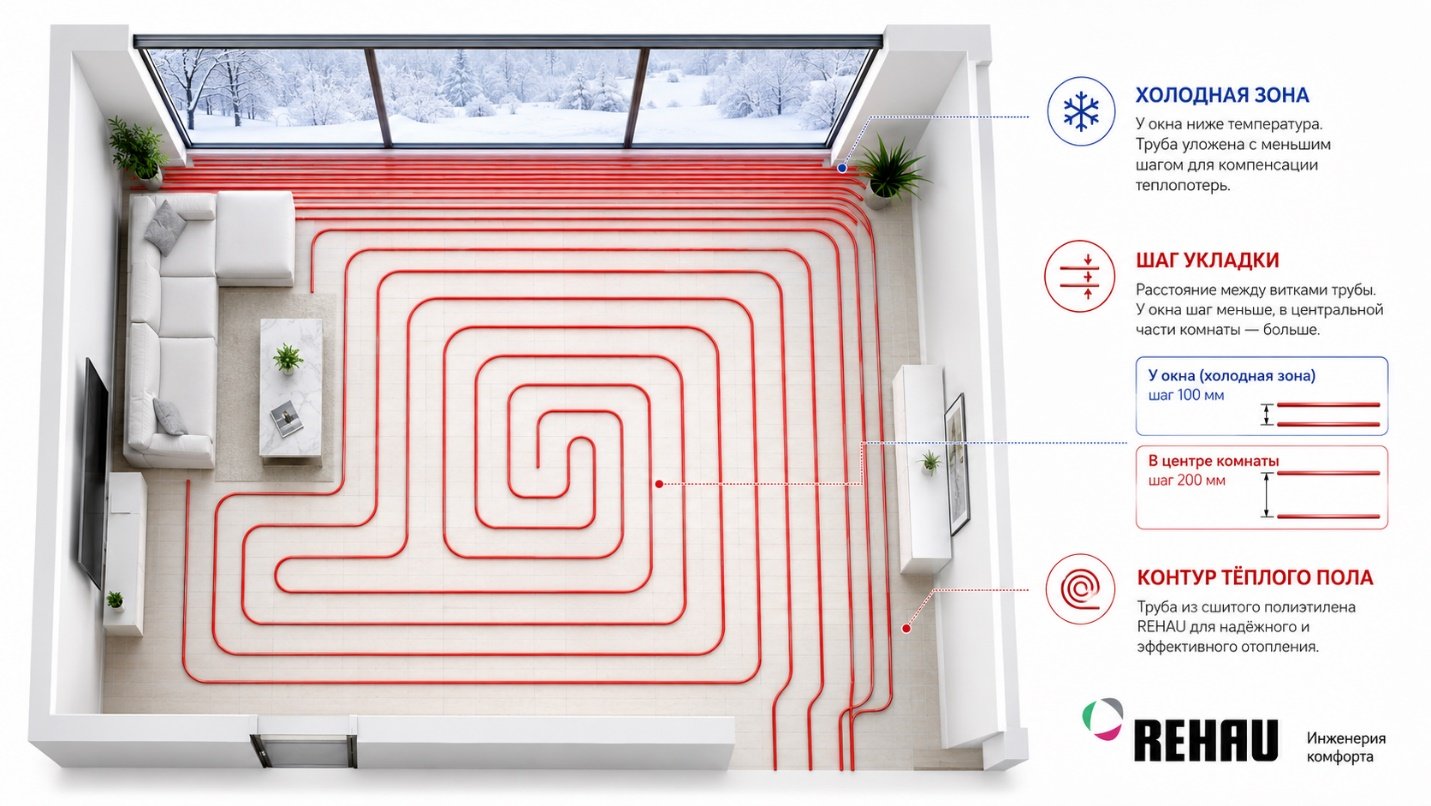

Чем ближе располагаются соседние участки трубопровода, тем больше трубы потребуется на ту же площадь. Шаг может изменяться в зависимости от тепловой нагрузки. Например, возле наружной стены, панорамного окна, балконной двери может потребоваться более плотная укладка, чем в центральной части помещения. Это позволяет увеличить тепловой поток в наиболее холодной зоне.
Расход трубы зависит не только от площади помещения, но и от выбранного шага укладки.
Почему качество трубы особенно важно для теплого пола
В обычной открытой системе отопления поврежденный участок иногда можно заменить относительно просто. С теплым полом все сложнее. После монтажа труба оказывается внутри конструкции: основание, теплоизоляция, труба, стяжка, чистовое напольное покрытие. Если после завершения ремонта возникнет серьезная проблема с трубопроводом, доступ к нему потребует вскрытия пола. Именно поэтому при комплектации системы важно оценивать не только стоимость одного метра.
Труба должна укладываться без скрытых соединений
В пределах одного контура лучше использовать цельную трубу. Она выходит от подающей части коллектора, проходит по всей площади помещения и возвращается к обратной части коллектора. Чем меньше скрытых соединений находится внутри конструкции пола, тем проще и надежнее схема.
Нельзя превышать разумную длину контура
Желание использовать один длинный контур на всю комнату может привести к увеличению гидравлического сопротивления. В результате: сложнее обеспечить нужный расход, увеличивается нагрузка на насос, начало и конец контура могут работать неравномерно, усложняется балансировка системы. Поэтому большие помещения разделяют на несколько петель.
Важна правильная фиксация трубы
Во время монтажа трубопровод должен сохранять проектное положение. Для фиксации применяют различные системы: монтажные маты, направляющие, фиксаторы, крепежные элементы, специализированные системы укладки. Труба не должна смещаться при дальнейших работах и заливке стяжки.
Необходимо испытание до заливки
После монтажа контуров систему проверяют до того, как трубы будут окончательно закрыты конструкцией пола. Это позволяет убедиться: в правильности подключения, отсутствии повреждений, герметичности системы, соответствии фактической раскладки проекту.
Проверять теплый пол нужно до заливки стяжки. После завершения чистовой отделки исправление даже небольшой монтажной ошибки становится значительно сложнее.
Надежность теплого пола зависит не только от трубы, но и от правильного подбора остальных элементов системы.
Как подобрать трубы РЕХАУ и комплектующие для системы
Перед покупкой желательно иметь хотя бы базовую схему теплого пола. Нужно определить четыре основных параметра.
1. Отапливаемая площадь
Учитывается площадь, на которой действительно будет уложена труба. Она может отличаться от общей площади помещения.
2. Шаг укладки
От него непосредственно зависит расход материала и тепловая мощность поверхности.
3. Количество и длина контуров
Большое помещение обычно разбивается на несколько петель. Все они подключаются к распределительному коллектору.
4. Диаметр трубы
Его выбирают вместе с длиной контуров и расчетными расходами теплоносителя.
После этого можно определить необходимое количество бухт и комплектующих.
Что потребуется кроме трубы

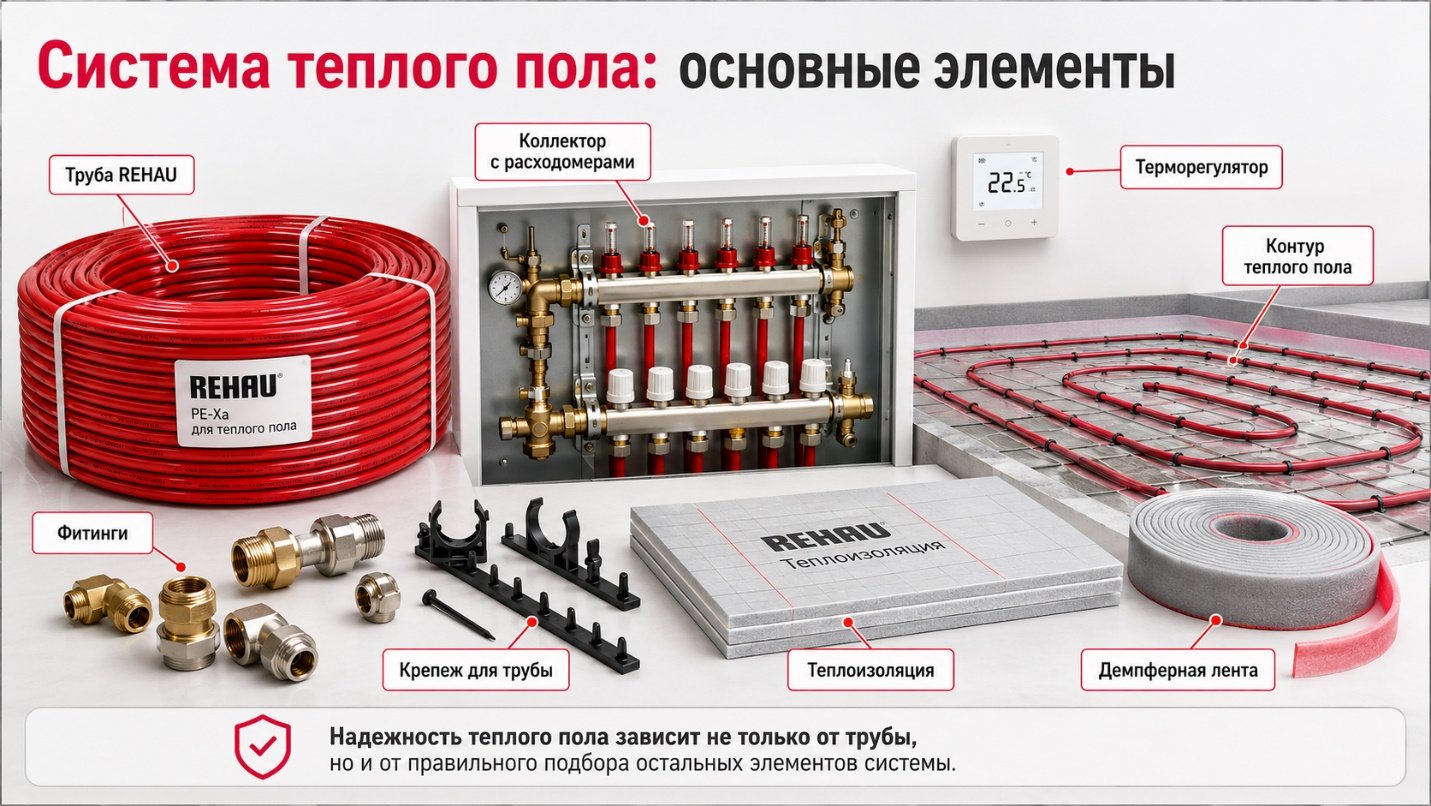

Для полноценной системы могут понадобиться: распределительный коллектор, шкаф для коллектора, расходомеры, фитинги, крепление трубы, теплоизоляция, демпферная лента, автоматика, комнатные термостаты, сервоприводы, насосно-смесительная группа. Конкретный набор зависит от проекта.
В магазине «Радиатор Арт» можно подобрать трубы РЕХАУ и остальные компоненты системы отопления в рамках одной спецификации. Это позволяет заранее проверить совместимость элементов и рассчитать необходимое количество материала.
Краткий чек-лист перед покупкой
Перед заказом труб из сшитого полиэтилена РЕХАУ проверьте:
- ✓ предназначена ли выбранная серия для поверхностного отопления;
- ✓ используется ли PE-Xa;
- ✓ предусмотрена ли кислородозащита;
- ✓ правильно ли выбран наружный диаметр;
- ✓ рассчитана ли площадь укладки;
- ✓ определен ли шаг трубы;
- ✓ известно ли количество контуров;
- ✓ рассчитана ли длина каждого контура;
- ✓ достаточно ли выбранного метража;
- ✓ подходит ли коллектор;
- ✓ подобраны ли крепеж и фитинги;
- ✓ предусмотрена ли автоматика;
- ✓ будет ли система проверена до устройства стяжки.
Трубы из сшитого полиэтилена РЕХАУ хорошо подходят для водяного теплого пола благодаря гибкости PE-Xa, кислородозащитному слою и характеристикам, рассчитанным на длительную эксплуатацию в отопительных системах.
Но надежность готового теплого пола определяется не одной трубой. Важно правильно рассчитать длину контуров, подобрать диаметр, коллектор, крепление и автоматику, а затем выполнить монтаж без повреждений и скрытых ошибок.
